Посилання на підручник: Сидоренко В.К. Технічне креслення
https://drive.google.com/file/d/1mv6mEiVOdkmNPim8a9M0BXTTXYQZ1cZg/view
02.12.2024
Тема уроку: Умовні позначення на схемах освітлювального електроустаткування.
https://docs.google.com/presentation/d/1TI55ypMd3G1DGLwWBwP6vI8fchtUL5Pd/edit?usp=sharing&ouid=117149940490647214726&rtpof=true&sd=true
Перегляньте презентацію. Законспектуйте і вивчить умовні графічні позначення
02.12.2024
Тема уроку:Умовні графічні позначення на принципових електричних схемах.
Законспектувати. Вивчити матеріал.
14.11.2024
Тема уроку: Короткі відомості з будівельного креслення.
Об’ктами будівельного креслення є будівлі та споруди, які за своїм призначенням поділяють на чотири основні групи:
житлові та громадські будівлі, що об'єднуються спільною назвою — цивільні будівлі; до громадських будівель належать гуртожитки, клуби, лікарні, школи, різні адміністративні будівлі;
промислові будівлі — будівлі фабрик, заводів та інших виробничих організацій, будівлі гаражів, електростанцій, котелень тощо;
сільськогосподарські будівлі — будівлі для утримання худоби і птиці, для ремонту та зберігання сільськогосподарської техніки, склади та сховища продукції тощо;
інженерні споруди — це об'ємні, площинні або лінійні наземні, надземні або підземні будівельні системи, що складаються з несучих та в окремих випадках огороджувальних конструкцій і призначені для виконання виробничих процесів різних видів, розміщення устаткування, матеріалів та виробів, для тимчасового перебування і пересування людей, транспортних засобів, вантажів, переміщення рідких та газоподібних продуктів тощо; до інженерних споруд належать мости, тунелі, шляхові естакади, набережні, різноманітні гідротехнічні та земляні споруди, промислові печі, резервуари тощо.
У будівельному кресленні застосовують такі основні види креслень: генеральні плани ділянки місцевості або забудови; загальні креслення будівель і споруд – фасади, плани та розрізи; креслення деталей, частин будівель і конструкцій; креслення санітарно-технічних пристроїв.Назва видів будівельних креслень визначає їх зміст. На генеральному плані показують розташування будівельних споруд на місцевості, на фасаді – зовнішній вигляд будівель; на розрізах виявляють внутрішню будову будівель, конструкцію та взаємне розташування їхніх окремих частин.
У будівельному кресленні повністю застосовуються основні геометричні побудови і методи проекційного креслення, але є свої специфічні особливості та умовності.З будівельним кресленням доводиться працювати електромонтажникам під час монтажу і налагодження різного електроустаткування.
Законспектувати. Вивчити матеріал.
Об’ктами будівельного креслення є будівлі та споруди, які за своїм призначенням поділяють на чотири основні групи:
житлові та громадські будівлі, що об'єднуються спільною назвою — цивільні будівлі; до громадських будівель належать гуртожитки, клуби, лікарні, школи, різні адміністративні будівлі;
промислові будівлі — будівлі фабрик, заводів та інших виробничих організацій, будівлі гаражів, електростанцій, котелень тощо;
Назва видів будівельних креслень визначає їх зміст. На генеральному плані показують розташування будівельних споруд на місцевості, на фасаді – зовнішній вигляд будівель; на розрізах виявляють внутрішню будову будівель, конструкцію та взаємне розташування їхніх окремих частин.
14.11.2024
Тема уроку : Складальні креслення. Специфікація.
Складальне креслення – це документ, який містить зображення складальної одиниці та інші дані, потрібні для її складання (виготовлення) і контролю.
Специфікація – це текстовий документ, який визначає склад складальної одиниці.
Читання складальних креслень.
Тема складальні креслення ст.351-366
Посилання на підручник: Сидоренко В.К. Технічне креслення
https://drive.google.com/file/d/1mv6mEiVOdkmNPim8a9M0BXTTXYQZ1cZg/view
Законспектувати. Вивчити матеріал. Дати відповіді на запитання.
Звіт про виконання завдань надсилати на поштову скриньку: navchannabpl@ukr.net
вказавши: прізвище, ім’я, номер групи.
13.11.2024
Тема уроку: Робочі креслення деталей.
Робочі креслення деталей
Нанесення розмірів і граничних відхилень.
Розміри на робочих кресленнях умовно поділяють на три групи:
а) габаритні розміри, тобто найбільші розміри довжини, висоти, ширини(або товщини чи діаметра);
б) розміри поверхонь геометричних тіл, що утворюють форму деталі;
в) розміри поверхонь конструктивних елементів деталі;
Технологічною базою називають поверхню, відносно якої здійснюється вимірювання розмірів у процесі виготовлення деталі.
Підручник: Сидоренко В.К. Технічне креслення ст. 210-242
Посилання на підручник: Сидоренко В.К. Технічне креслення
https://drive.google.com/file/d/1mv6mEiVOdkmNPim8a9M0BXTTXYQZ1cZg/view
Законспектувати. Вивчити матеріал.
11.11.2024
Тема уроку: Розріз.
Розріз – це зображення предмета, уявно розрізаного січною площиною.
Прості розрізи:
Вертикальний розріз
Горизонтальний розріз
Похилий розріз
Місцевий розріз
Складні розрізи:
Ступінчастий розріз
Ламаний розріз
Розріз ст. 147-170. 143
Посилання на підручник: Сидоренко В.К. Технічне креслення
https://drive.google.com/file/d/1mv6mEiVOdkmNPim8a9M0BXTTXYQZ1cZg/view
Законспектувати. Вивчити матеріал.
07.11.2024
Тема уроку: Переріз
Переріз

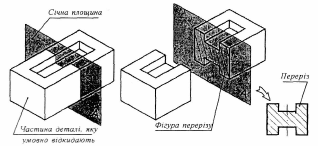

Переріз – це зображення фігури, утвореної уявним перерізуванням предмета січною площиною.
Види перерізів:
Залежно від розміщення відносно вигляду зображеного на кресленні предмета переріз може бути винесеним і накладеним
Написи на кресленні підручник «Технічне креслення» автор Сидоренко ст. 131-146
Законспектувати. Вивчити матеріал.
04.11.2024
Тема уроку: Аксонометричні проекції.
Аксонометричні проекції ст. 189-199.
Законспектувати. Вивчити матеріал.29.10.2024
Тема уроку: Ескіз.
Ескізом називають креслення
тимчасового користування, яке містить зображення детал та всі дані, потрібні
для її виготовлення.
Виконують
ескізи спрощено – від руки, без застосування креслярських інструментів, без
масштабу, але з дотриманням пропорцій між частинами зображуваної деталі.
Ескізи застосовують при
проектуванні нових та вдосконаленні існуючих виробів.
Ескізи виконують коли у
виробничих умовах виникає термінова потреба виготовити нову деталь замість
тієї, яка вийшла з ладу, а запасна відсутня. Часто за ескізами виконують
креслення деталей.
За змістом ескіз не
відрізняється від креслення. Незважаючи на допустимі спрощення, ескіз, як і
креслення, дає достатнє уявлення про зображений на ньому предмет, його розміри,
про шорсткість його поверхонь.
Ескіз виконують на папері у
клітинку.
Наявність на папері клітинок
полегшує й прискорює проведення ліній та виконання необхідних побудов.
За допомогою клітинок легко
додержуватися пропорційності частин предмета.
Посилання на підручник: Сидоренко В.К. Технічне креслення
ст. 267-273
https://drive.google.com/file/d/1mv6mEiVOdkmNPim8a9M0BXTTXYQZ1cZg/view
Законспектувати. Вивчити матеріал.
Законспектувати. Вивчити матеріал.
22.10.2024
Тема уроку: Прямокутні проекції.
Прямокутні проекції.
Площини проекцій
Фронтальна площина проекції
Профільна площина проекції
Горизонтальна площина проекції
Головний вигляд – це основний вигляд предмету на фронтальній площині проекції, що дає найповніше уявлення про форму та розміри предмета, відносно якого розташовуються основні вигляди.
· Робота в зошиті
Вигляди
5 Вигляд знизу
4 Вигляд справа
1 Вигляд спереду
3 Вигляд зліва
6 Вигляд ззаду
2 Вигляд зверху
Прямокутні проекції ст. 210-213. 93-100
Посилання на підручник: Сидоренко В.К. Технічне креслення
https://drive.google.com/file/d/1mv6mEiVOdkmNPim8a9M0BXTTXYQZ1cZg/view
Законспектувати. Вивчити матеріал.
Фронтальна площина проекції
Профільна площина проекції
Горизонтальна площина проекції
5 Вигляд знизу
4 Вигляд справа
1 Вигляд спереду
3 Вигляд зліва
6 Вигляд ззаду
2 Вигляд зверху
15.10.2024
Тема уроку: Прямокутні проекції.
Прямокутні проекції.
Площини проекцій
Фронтальна площина проекції
Профільна площина проекції
Горизонтальна площина проекції
Головний вигляд – це основний вигляд предмету на фронтальній площині проекції, що дає найповніше уявлення про форму та розміри предмета, відносно якого розташовуються основні вигляди.
· Робота в зошиті
Вигляди
5 Вигляд знизу
4 Вигляд справа
1 Вигляд спереду
3 Вигляд зліва
6 Вигляд ззаду
2 Вигляд зверху
Прямокутні проекції ст. 210-213. 93-100
Посилання на підручник: Сидоренко В.К. Технічне креслення
https://drive.google.com/file/d/1mv6mEiVOdkmNPim8a9M0BXTTXYQZ1cZg/view
Законспектувати. Вивчити матеріал.
Фронтальна площина проекції
Профільна площина проекції
Горизонтальна площина проекції
5 Вигляд знизу
4 Вигляд справа
1 Вигляд спереду
3 Вигляд зліва
6 Вигляд ззаду
2 Вигляд зверху
08.10.2024
Тема уроку: Нанесення розмірів.
Тема правила нанесення розмірів ст. 37-44
Посилання на підручник: Сидоренко В.К. Технічне креслення
https://drive.google.com/file/d/1mv6mEiVOdkmNPim8a9M0BXTTXYQZ1cZg/view
Законспектувати. Вивчити матеріал.
Законспектувати. Вивчити матеріал.
26.09.2024
Тема уроку: Лінії креслення
Написи на кресленні підручник «Технічне креслення» автор Сидоренко ст. 29-34
Вивчити матеріал. Накреслити лінії в зошиті довжиною 120 мм
Написи на кресленні підручник «Технічне креслення» автор Сидоренко ст. 29-34
20.09.2024
Тема уроку: Шрифти креслення
Нахил шрифта 75°.
Розміри: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм.
Ширина великих літер 0,6h або 6 d де h – висота шрифта
d=h/10 де d – десята частина від висоти шрифта.
Літери А, Д, Ж, М, Ф, Х, Ц, Ш, Щ, Ю більші на d або 2d
Г, С, З менші на d
Ширина малих літер 0,5 d або 5 h
а, м, ц, ь мають ширину 6 d
ж, т, ф, ш, щ, ю мають ширину 7 d
з, с мають ширину 4 d
Відстань між літерами в слові складає 2 d.
Відстань між словами 6 d.
Відстань між рядками 17 d або 1,7 h.
Написи на кресленні підручник «Технічне креслення» автор Сидоренко ст. 34-37
16.09.2024
Тема уроку: Державні стандарти. Оформлення креслень.
Креслення повинні бути однаково зрозумілі для , тих хто буде користуватись ними. Тому існують єдині правила виконання креслень та вимоги до їх оформлення. Вони містяться у документах, які називають державними стандартами.
Правила виконання та вимоги до оформлення креслень, встановлені державними стандартами, є обов’язковими для всіх, хто виконує креслення.
В "Єдину систему конструкторської документації" (ЄСКД) 1980-1981р. Було введено нові стандарти на умовні графічні позначення в електричних схемах з урахуванням рекомендацій "Міжнародної організації із стандартизації" (ISO), "Міжнародної електротехнічної комісії" (IEC) та ін.
"Єдина система конструкторської документації" (ЄСКД) − це комплекс стандартів, що встановлюють для всіх галузей промисловості, наукових установ, та інших організацій єдині правила і положення щодо розроблення, оформлення та обігу конструкторської документації.
Інструменти та приладдя: лінійки, косинці, транспортир, циркуль, готовальня.
Матеріали для креслення: креслярський папір, міліметровий папір, калька.
Олівці тверді − виконання точних креслень (Т, 2Т, 3Т, Н)
м’які − малюнки начерки (М, 2М, 3М, B)
середньої твердості (ТМ, СТ, НВ)
Формати: А0 − 841*1189
А1 − 594*841
А2 − 420*594
А3 − 297*420
А4 − 210*297
А5 − 148*210
Розташування рамки: зліва
Основний напис розташовується на форматі А4 вздовж короткої сторони. На всіх інших (А0, А1, А2, А3) форматах вздовж будь-якої сторони.
Оформлення основного напису підручник «Технічне креслення» автор Сидоренко ст. 208
Посилання на підручник: Сидоренко В.К. Технічне креслення
https://drive.google.com/file/d/1mv6mEiVOdkmNPim8a9M0BXTTXYQZ1cZg/view
